ESP32-S3 驱动 WS2812 灯环实现彩虹流光旋转效果完整教程

难度：⭐⭐☆☆☆（新手可上手）预计时间：30 分钟测试环境：Arduino IDE 2.3.8 + FastLED v3.10.3 + ESP32 Arduino Core 3.3.8

TL;DR（快速上手）：

接线：WS2812 灯环 DIN → ESP32-S3 GPIO40，VCC → 5V，GND → GND

安装库：Arduino 库管理器搜索 FastLED（作者 Daniel Garcia），安装最新版

按需修改代码里的 NUM_LEDS（灯珠数量）和 LED_PIN（引脚）

烧录，上电，灯环开始转

前言

家里一直躺着一个 WS2812 灯环，本来想等”以后有空”再玩。但见到它吃尘已久，清理清理，顺便做个简单的示例。

WS2812 系列的灯条/灯环/灯块最妙的地方是：整个灯只需要一根数据线，加上电源线，一共就是3条线就可以驱动，每颗 LED 都能独立控制颜色，靠的是内置的驱动芯片。不用译码器，不用位移寄存器，代码几十行搞定。

本文目标：用 ESP32-S3 + FastLED 库，实现一个彩虹颜色沿环旋转的流光动效，全程非阻塞，不影响后续扩展功能。

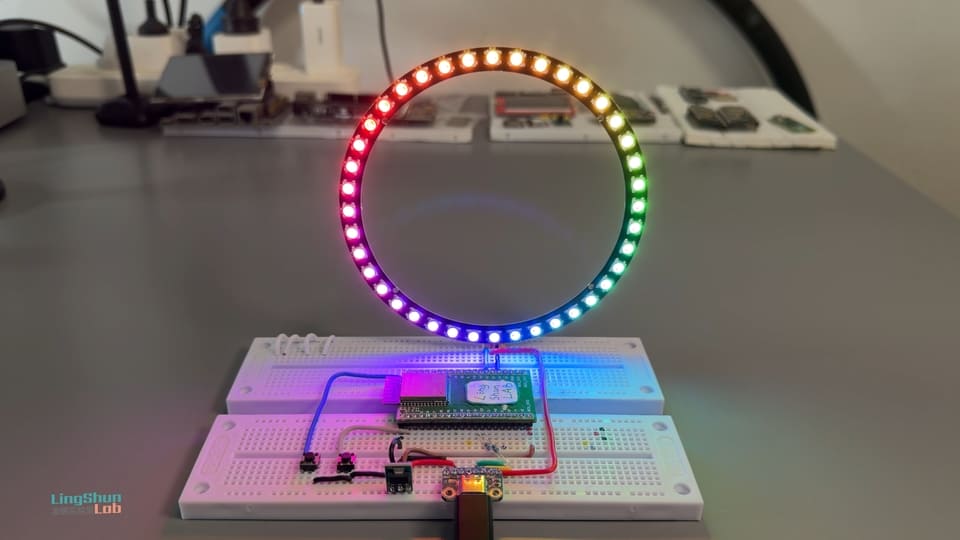

实验效果

灯环上 40 颗 LED 同时点亮，颜色按彩虹渐变分布，整体色调不停旋转，看起来像一圈彩色光在流动。

元件说明

WS2812 灯环

WS2812 灯环就像传声桶那样——把所有数据发送给第一个 LED ，它自己留下属于自己的那份颜色信息，剩下的传给下一颗，下一颗又留下自己那份颜色，剩下的又给下一颗，如此类推，整条链子依次串联，这又或者叫菊花链（daisy-chain）方式，一根线就能控制几十颗（甚至几百颗）LED 各自发不同颜色。

例如：数据指令串: [红,蓝,绿,黄]
         ↓
   LED ¹ 拿「红」亮红灯 → 把 [蓝,绿,黄] 传给下一位
         ↓
   LED ² 拿「蓝」亮蓝灯 → 把 [绿,黄] 传给下一位
         ↓
   LED ³ 拿「绿」亮绿灯 → 把 [黄] 传给下一位
   ...
   ...
   ...

参数	数值
驱动电压	5V
单颗 LED 最大电流	60mA（R/G/B 各 20mA 全亮）
数据信号电平	兼容 3.3V 逻辑（无需电平转换）
通信协议	单总线 NZR（归零码）
色彩顺序	GRB
刷新率	400Hz / 800Hz（取决于型号）

选它的理由：接线极简（一根数据线），FastLED 原生支持，社区资料丰富，新手不容易踩坑。

WS2812B 一条数据线（单个 GPIO）理论上和实际能驱动多少颗 LED？

理论上限

几乎没有严格限制（可以驱动几千甚至上万颗）。 WS2812B 采用**菊花链（daisy-chain）**方式，后一颗 LED 的 DO 口接下一颗的 DI 口，数据一颗一颗往下传。只要微控制器能及时发出完整的数据帧，理论上可以无限级联。

实际推荐数量（一条数据线）

使用场景	推荐最大数量	说明
流畅动画/游戏（高刷新率）	300~600 颗	推荐范围，刷新率能保持 30~60fps 以上
一般效果/氛围灯	800~1200 颗	比较常用上限，刷新率约 15~30fps
极限情况	2000~4000+ 颗	可行，但刷新率很低（<10fps），信号容易出问题
专业/大型项目	几千~上万颗	必须分多条数据线并行驱动（ESP32 很适合）

主要限制因素

刷新率（最关键） 每颗 LED 数据约 30μs（24bit）。
- 1000 颗 ≈ 30ms → 约 33fps
- 2000 颗 ≈ 60ms → 约 16fps（明显卡顿）
信号质量
- 数据线太长（>10~15 米）或 LED 数量过多，后面的 LED 容易出现花屏、乱色、闪烁。
- 建议每 500~1000 颗左右加信号放大器（74HCT245 / SN74AHCT125 等）或中继模块。
电源（不是数据线限制，但必须解决）
- 每颗全亮白色最大约 60mA（通常 20~30mA 平均）。
- 必须多点注电（每 1~2 米注电一次），否则电压降导致后端变暗/变色。

BOM 表

元件	规格	数量
ESP32-S3 开发板	任意带 GPIO 的版本均可	×1
WS2812 灯环	40 颗 LED（或其他数量，代码里改一行）	×1
跳线	公对母 / 公对公，按实际需求	若干

元件引脚说明

WS2812 灯环通常有以下 4 个引脚：

引脚标注	说明
VCC / 5V	电源正极，接 5V
GND	电源负极，接 GND
DIN / Data In	数据输入，接 ESP32-S3 GPIO
DOUT / Data Out	数据输出，多个灯环级联时使用，本项目不接

⚠️ 部分灯环只标 +、-、Data，对应关系一样，别被吓到。

接线方式

WS2812 灯环引脚	ESP32-S3
VCC / 5V	5V（开发板 5V 引脚或外部 5V）
GND	GND
DIN	GPIO40

💡 建议接完之后逐一核对一遍，能省掉 80% 的排错时间。特别注意 VCC 别接 3.3V——灯会亮，但颜色会偏、亮度打折，白白浪费你的调试时间。

需要安装的库

在 Arduino IDE 库管理器里搜索 FastLED，作者是 Daniel Garcia，安装最新版本（本文测试版本：v3.10.3）。

安装路径：工具 → 管理库 → 搜索 FastLED → 安装

完整代码

/*
 * ESP32-S3 WS2812 彩虹流光旋转环
 * FastLED 非阻塞版 —— 不卡 loop()，方便后续加按键、传感器等功能
 */

#include <FastLED.h>

// ===== 根据你的实际情况修改这里 =====
#define LED_PIN     40       // 数据线接的 GPIO 引脚
#define NUM_LEDS    40       // 灯环上的灯珠数量
#define BRIGHTNESS  204      // 全局亮度，范围 0（全灭）～ 255（全亮）
// ====================================

#define LED_TYPE    WS2812B
#define COLOR_ORDER GRB      // WS2812 的颜色顺序是 GRB，不是 RGB，别搞反了

CRGB leds[NUM_LEDS];         // 每颗 LED 的颜色数组

uint8_t gHue = 0;            // 彩虹起始色相，每帧递增实现"旋转"效果

void setup() {
    // 第一步：给硬件 1 秒启动时间，避免上电瞬间电流冲击导致 LED 闪烁
    delay(1000);

    // 第二步：初始化 FastLED，告诉它用哪个引脚、哪种灯、多少颗
    FastLED.addLeds<LED_TYPE, LED_PIN, COLOR_ORDER>(leds, NUM_LEDS)
           .setCorrection(TypicalLEDStrip);  // 自动校正色温，让白色看起来更白

    // 第三步：设置全局亮度（改这里比改 RGB 数值省事）
    FastLED.setBrightness(BRIGHTNESS);
}

void loop() {
    // 第四步：用彩虹渐变填满整个灯环
    // gHue 是起始色相，255/NUM_LEDS 是每颗 LED 之间的色相间隔
    fill_rainbow(leds, NUM_LEDS, gHue, 255 / NUM_LEDS);

    // 第五步：把颜色数据推送到灯环
    FastLED.show();

    // 第六步：每 10ms 色相 +1，数值越小旋转越快，越大越慢
    EVERY_N_MILLISECONDS(10) {
        gHue++;
    }
}

代码说明

关键行	干了什么
`fill_rainbow(...)`	FastLED 内置函数，自动计算彩虹渐变颜色并填入数组，不用手写 HSV 计算
`FastLED.show()`	把 `leds[]` 数组里的颜色数据通过 GPIO40 发送出去，调用这行之前灯不会变
`EVERY_N_MILLISECONDS(10)`	FastLED 内置的非阻塞定时器，等效于”每 10ms 执行一次”，不会卡住 `loop()`
`gHue++`	每次色相 +1，下一帧 `fill_rainbow` 的起始色就偏移了，看起来就像在旋转
`setCorrection(TypicalLEDStrip)`	自动校正 LED 色温，让混色后的白色不偏绿，适合 WS2812

想改旋转速度：调 EVERY_N_MILLISECONDS(10) 里的数字，10 → 5 转快一倍，10 → 20 转慢一半。

常见问题排查

别慌，90% 的问题就出在这几个地方：

问题 1：上电后灯完全不亮

检查 DIN 是否接到了 GPIO40（代码里 LED_PIN 定义的引脚）
确认 VCC 接的是 5V 而不是 3.3V
检查 GND 是否连通——GND 没共地，数据信号根本发不出去

问题 2：只有部分灯亮，或者颜色乱闪

大概率是供电不足。40 颗 LED 全亮白色时电流高达 2.4A，USB 口的 500mA 撑不住，建议用外部 5V 2A 以上电源

问题 3：颜色怪怪的，明明叫红色显示出来是绿色

COLOR_ORDER 定义错了。WS2812B 是 GRB 顺序，把代码里的 GRB 改成 RGB 试试，或者反过来

问题 4：编译报错 FastLED.h: No such file

库没装上。重新打开库管理器，确认 FastLED 状态显示”已安装”，然后重启 Arduino IDE

问题 5：烧录没问题但灯一直不动

检查 NUM_LEDS 是否和你的灯环实际灯珠数量一致，数量不对会导致显示异常

FAQ

Q：WS2812 和 WS2812B 有什么区别，代码能通用吗？ A：WS2812B 是 WS2812 的升级版，封装更小、时序略有调整，但 FastLED 对两者都支持。LED_TYPE 填 WS2812B 即可，无需修改其他代码。

Q：我的灯环只有 12/16/24 颗，代码怎么改？ A：只改一行：#define NUM_LEDS 24，换成你的实际灯珠数量，其他不用动。

Q：GPIO40 可以换成其他引脚吗？ A：可以，ESP32-S3 大部分 GPIO 都能用（避开 0、3、45、46 等启动相关引脚）。改 #define LED_PIN 40 里的数字，接线也对应换到那个引脚。

Q：能同时驱动多个灯环吗？ A：可以。每个灯环接一个独立 GPIO，在代码里 addLeds 多调用一次，分配不同的 leds[] 数组段即可。

Q：灯环需要独立供电吗？ A：如果灯珠数量 ≤ 8 颗、亮度不开满，开发板 5V 引脚可以带动。超过 8 颗或需要全亮白色，强烈建议外接 5V 2A 以上电源，并让外部电源 GND 和开发板 GND 共地。

Q：EVERY_N_MILLISECONDS 是什么，为什么不直接用 delay()？ A：EVERY_N_MILLISECONDS 是 FastLED 内置的非阻塞定时器，loop() 正常跑，只是每隔指定时间执行一次里面的代码。用 delay() 的话整个程序会卡在那里，没法同时处理按键、串口等其他事情。

Q：彩虹旋转方向能反过来吗？ A：能，把 gHue++ 改成 gHue-- 就反向旋转了。

延伸玩法

加按键控制切换特效（呼吸灯 / 跑马灯 / 彩虹流光随时切）
接麦克风模块，做音频响应 LED 频谱效果
多个灯环级联，DIN 接第一个的 DOUT，实现更长的灯带效果
接 OLED 屏幕，显示当前特效名称和亮度数值
