0.96' TFT-Display ST7735S

별칭: :TFT 디스플레이、0.96인치 TFT、80x160 스크린、ST7735S、SPI 디스플레이、TFT IPS

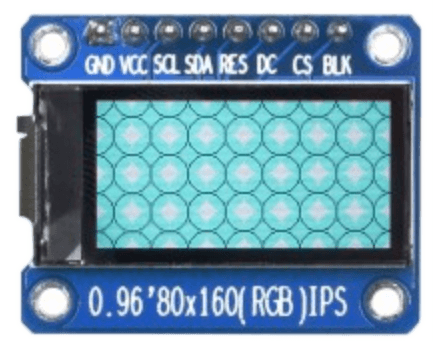

0.96' TFT-Display ST7735S other

사양

표시 색상RGB 65K 풀컬러
크기0.96인치 TFT IPS
유형TFT IPS(전 시야각)
드라이버 칩ST7735S
해상도80(H) × 160(V)
통신 인터페이스4선 SPI(최대 40MHz)
작동 전압3.3V
핀 수8Pin(백라이트 제어 핀 BLK 포함)
유효 표시 영역10.8(H) × 21.7(V) mm
패널 크기19(H) × 24(V) × 2.7(D) mm
픽셀 피치0.135(H) × 0.1356(V) mm
작동 전류20mA
백라이트 유형1 LED
작동 온도-20 ~ 70°C
PCB 크기30.00 × 24.04 mm
장착 홀 내경2 mm
헤더 피치2.54 mm
핀 정의GND, VCC(3.3V), SCL, SDA, RES(LOW 리셋), DC(LOW=명령/HIGH=데이터), CS(LOW 활성), BLK(HIGH 점등)
