存储模块
Waveshare

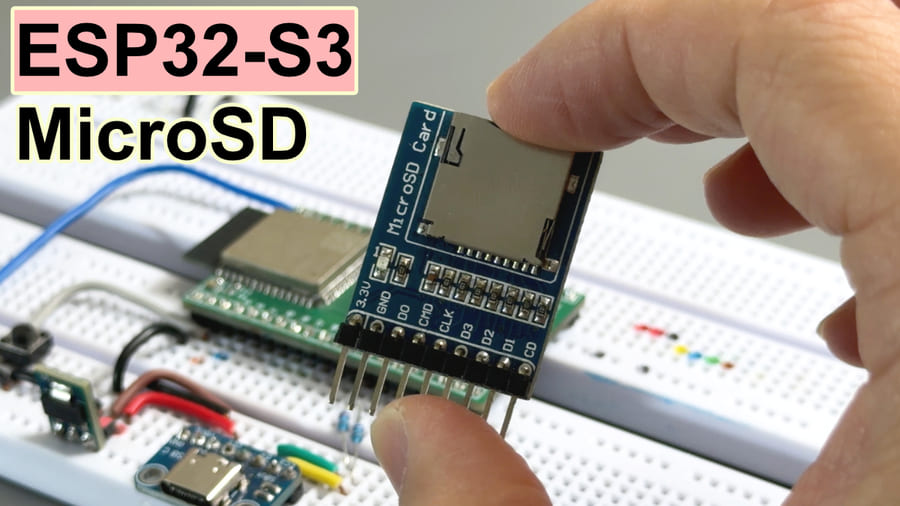

Micro SD Storage Board
别名： MicroSD模块 、 TF卡模块 、 SD卡读写 、 Waveshare 、 SDIO 、 SPI存储
规格参数
品牌 微雪（Waveshare）
SKU 3947
类型 Micro SD（TF）卡读写扩展模块
支持卡类型 Micro SD / TF卡（含Micro SDHC等高速卡）
接口模式 SDIO（4-bit/1-bit）和 SPI 双模式
工作电压 3.3V
SPI引脚 CS、SCK、MOSI、MISO
SDIO引脚 CMD、CLK、DAT0～DAT3
额外功能引脚 CD（Card Detect，卡插入检测）
引脚间距 2.54mm 标准排针
模块尺寸 约 30 × 23 mm
板载资源 Micro SD卡座（自弹式卡槽）、信号走线
电平转换 无（模块为3.3V逻辑电平设计）
适用场景 数据记录器、文件系统读写（FATFS）、嵌入式大容量存储扩展、便携式播放器、摄像头存储
